Zašto odabrati nas

Naša tvornica
Naša tvornica je u mogućnosti proizvesti transformatore koji su u skladu s raznim međunarodnim standardima kao što su IEC, IEEE, ANSI, CSA, EN itd.

Primjena proizvoda
Državna mreža, transport, urbana gradnja, petrokemijska industrija i druga mjesta.

Naša usluga
24 sata online usluga

Misija
Naša je misija staviti ljude na prvo mjesto, težiti razvoju kroz tehnologiju, natjecati se za tržište kroz kvalitetu i stvoriti koristi kroz marku.

Profesionalni tim
Yawei tim sastavljen je od stručnjaka i stručnog znanja koji nam pomažu da brzo riješimo probleme kupaca.

Globalno poslovanje
Do sada je naša oprema izvezena u više regija kao što su Južna Amerika, Sjeverna Amerika, Azija, Australija, Europa i Afrika.

Povezani proizvod

Transformatori uronjeni u ulje

Standard: IEC60076 & SEC
Nazivna frekvencija: 50 HZ/60 HZ
Veza i vektorska grupa:Dyn11*
Temperatura okoline: 55 stupnjeva
Maksimalni porast temperature: Gornje ulje 45 stupnjeva
Prosječni kut namotaja 50 stupnjeva
Vrsta hlađenja:ONAN
HV odvajanje: Isključeno-izmjenjivač odvojaka strujnog kruga 5 položaja:± 2×2,5 * %

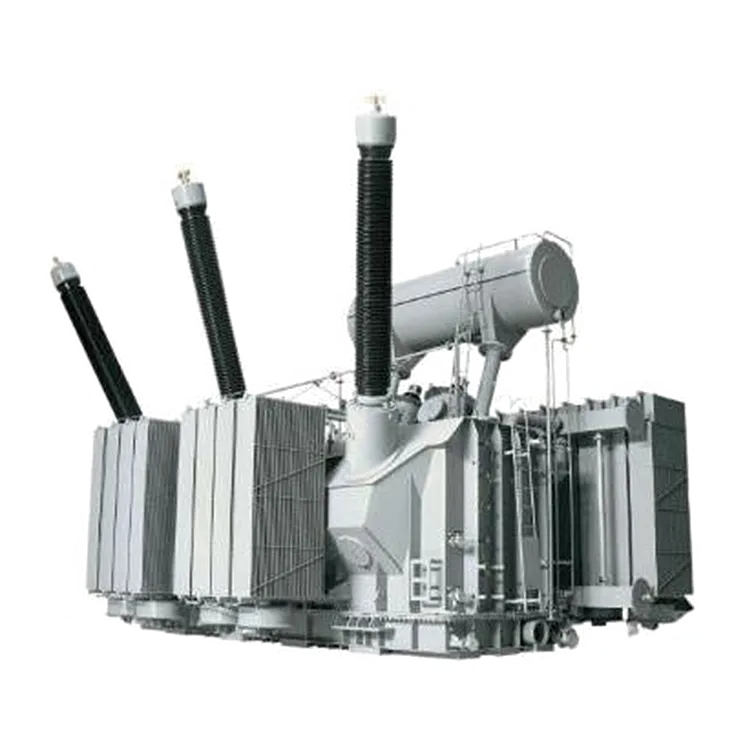

Energetski transformatori

• Do 240MVA
• Generator Step{0}}Transformatori (obnovljivi i nuklearni)
• Transformatori prijenosne mreže
• Distribucijski mali i srednji transformatori
• Transformatori osim standardnih specifikacija također se proizvode prema zahtjevu kupca.

Što su energetski transformatori?

Energetski transformatori su električni uređaji dizajnirani za prijenos električne energije iz jednog kruga u drugi bez promjene frekvencije. Oni funkcioniraju na principu elektromagnetske indukcije i bitni su za prijenos energije između generatora i primarnih distribucijskih krugova. Energetski transformatori prilagođavaju razine napona u distribucijskim mrežama povećanjem ili snižavanjem napona.

Koje su komponente energetskih transformatora?

Osnovne komponente
Jezgra transformatora podupire namote i osigurava stazu niske reluktancije za magnetski tok. Izrađen je slaganjem i laminiranjem tankih čeličnih limova, koji su međusobno izolirani premazom. Kako bi se minimizirali gubici vrtložne struje i histereze, ti listovi obično su debljine manje od jednog milimetra i imaju sadržaj ugljika ispod 0,1%. Vrtložne struje dodatno se smanjuju legiranjem čelika silicijem. Vertikalni dijelovi jezgre koji podupiru namote poznati su kao krakovi, dok se vodoravni dijelovi koji povezuju krakove nazivaju jarmovima.

Namoti u energetskim transformatorima
Namoti transformatora sastoje se od bakrenih ili aluminijskih zavojnica s određenim brojem zavoja. Bakar je općenito poželjan zbog svoje visoke električne vodljivosti i duktilnosti, koji smanjuju količinu potrebnog materijala za namatanje i olakšavaju lakše omotavanje oko jezgre.

Izolacijski materijali
Izolacijski materijali neophodni su za izolaciju namota od jezgre, između primarnog i sekundarnog namota te između svakog zavoja namota. Ovi materijali štite transformator od mogućih oštećenja. Idealni izolatori transformatora trebaju imati visoku dielektričnu čvrstoću, izvrsna mehanička svojstva i sposobnost podnošenja visokih temperatura.

Dodirnite Izmjenjivač
Mjenjači su uređaji koji se koriste za regulaciju izlaznog napona transformatora podešavanjem broja zavoja u jednom namotu. Ova prilagodba mijenja omjer okreta kao odgovor na različite ulazne napone i uvjete opterećenja. Kada je transformator rasterećen, izlazni napon raste, dok se smanjuje pod opterećenjem. Izmjenjivači napona obično se spajaju na namot visokog-napona (HV) kako bi se omogućilo fino podešavanje napona i smanjili gubici u jezgri. Osim toga, budući da je struja u VN namotu niža, ova konfiguracija pomaže smanjiti rizik od iskrenja i paljenja transformatorskog ulja.

Čahure u transformatorima
Čahure su izolacijske komponente koje olakšavaju vezu između strujnih-vodiča električne mreže i krajeva namota transformatora. Obično je izolacija čahure izrađena od porculana ili epoksidne smole. Ove čahure montirane su s vanjske strane glavnog spremnika transformatora.

Spremnik transformatora
Spremnik transformatora (ili glavni spremnik) sadrži i štiti jezgru, namote i druge komponente od vanjskog okruženja. Služi kao spremnik za transformatorsko ulje. Izrađen je od valjanih čeličnih ploča ili aluminijskih limova.

Komponenta konzervatora
Konzervator je spremnik smješten iznad glavnog spremnika i čahura, a služi kao spremnik za transformatorsko ulje. Cjevovodom dovodi ulje u glavni spremnik unutar transformatora. Konzervator ima fleksibilni mjehur koji se prilagođava širenju i skupljanju ulja, osiguravajući dovoljno prostora za širenje ulja tijekom visokih temperatura okoline. Ispušta se u atmosferu radi upravljanja promjenama tlaka, dopuštajući zraku da uđe ili izađe dok se ulje širi i skuplja.

Komponenta za disanje
Odzračnik osigurava dovod-zraka bez vlage u konzervator propuštanjem zraka kroz sloj silikagela unutar cilindričnog spremnika. Silikagel služi kao filtar za zrak, kontrolirajući i smanjujući razinu vlage unutar konzervatora i glavnog spremnika. Odzračnik je cjevovodom spojen na konzervator.

Sustav hlađenja
Sustav hlađenja bitna je komponenta transformatora, bez obzira na vrstu izolacijskog materijala koji se koristi. Gubici snage u transformatorima stvaraju toplinu, koja povećava temperaturu namota i jezgre. Kao rezultat toga, temperatura izolacijskog materijala također raste. Bez učinkovitog sustava hlađenja, te bi se komponente mogle oštetiti ili razgraditi zbog dugotrajnih visokih temperatura. Sustavi za hlađenje transformatora obično uključuju ventilatore, radijatore i rashladne cijevi. Toplina se prenosi prirodnom i/ili prisilnom konvekcijom i zračenjem.

Otvor za eksploziju
Eksplozijski otvor je metalna cijev s dijafragmom na otvorenom kraju, smještena neposredno iznad spremnika konzervatora. Dizajniran je za oslobađanje plinova, transformatorskog ulja i viška energije tijekom unutarnjih kvarova, čime se smanjuju opasne razine tlaka unutar transformatora i sprječavaju eksplozije. Kada unutarnji kvarovi prouzrokuju porast tlaka do kritičnih razina, ventilacijski otvor omogućuje da se taj tlak ispusti u atmosferu, uzrokujući pucanje dijafragme pri relativno niskom tlaku kako bi se zaštitio transformator.

Buchholzova štafeta
Buchholzov relej ugrađen je u cjevovod koji povezuje konzervator i glavni spremnik transformatora. Otkriva kvarove osjetivši plinove koji se emitiraju tijekom takvih kvarova i aktivira krug okidanja i alarma. Kada relej detektira te plinove, on pokreće krug okidanja, što zauzvrat uzrokuje da prekidač prekine strujni tok u primarni namot. Emitirani plinovi nastaju zbog topline nastale unutarnjim kvarovima.

Vrste energetskih transformatora

Step{0}}gore i step{1}}transformatori:Ovi se transformatori koriste za povećanje ili smanjenje razine napona AC napajanja. Povećavajući-transformator ima više zavoja u sekundarnom namotu nego u primarnom, dok-niži transformator ima manje zavoja u sekundarnom namotu nego u primarnom.

Jednofazni-i trofazni-transformatori:Ovi se transformatori koriste za opskrbu jedno-faznim ili trofaznim-faznim izmjeničnim napajanjem. Jedno-fazni transformator ima jedan primarni namot i jedan sekundarni namot, dok tro-fazni transformator ima tri primarna namota i tri sekundarna namota koji su povezani u konfiguraciji zvijezda ili trokut.

Dva{0}}namota i autotransformatori:Ovi transformatori imaju ili dva odvojena namota ili jedan zajednički namot za primarni i sekundarni krug. Transformator s dva-namota koristi se kada je omjer napona veći od 2, dok se autotransformator koristi kada je omjer napona manji od .

Distribucijski i energetski transformatori:Ovi se transformatori koriste za različite namjene u mreži elektroenergetskog sustava. Distribucijski transformator koristi se za smanjenje napona za distribuciju domaćim ili komercijalnim korisnicima. Ima dobru regulaciju napona i većinu vremena radi pod punim ili blizu punog opterećenja. Energetski transformator se koristi za povećanje ili smanjenje napona za prijenos između proizvodnih stanica i podstanica. Ima lošu regulaciju napona i radi na promjenjivim opterećenjima ovisno o zahtjevu.

Mjerni transformatori:Ovi se transformatori koriste za mjerenje visokih napona i struja u strujnom krugu snižavanjem na niže vrijednosti koje se mogu mjeriti konvencionalnim instrumentima. Oni uključuju strujne transformatore (CT) i potencijalne transformatore (PT).

Uljno{0}}hlađeni i suhi-transformatori:Ovi se transformatori razlikuju po načinu hlađenja. Transformatori hlađeni uljem- koriste mineralno ulje kao rashladni medij koji cirkulira kroz radijatore ili izmjenjivače topline. Suhi-transformatori koriste zrak kao rashladni medij koji struji kroz ventilacijske otvore ili ventilatore.

Transformatori tipa jezgre i ljuske:Ovi se transformatori razlikuju po obliku jezgre i rasporedu namota. Transformator tipa-jezgre ima pravokutnu jezgru s dva okomita kraka i vodoravnim jarmom. Namoti su cilindrični i koncentrični i nalaze se na oba kraka. Ljuskasti-transformator ima središnji krak i dva vanjska kraka koji tvore omotač oko namota. Namoti su u sendviču između krakova i imaju više slojeva.

Vanjski nasuprot unutarnjih transformatora:Vanjski transformatori, dizajnirani za teške uvjete, hlađeni su uljem-i smješteni u metalne spremnike. Nasuprot tome, unutarnji transformatori rade u kontroliranim okruženjima i obično su suhog-tipa, zatvoreni u metalnim ormarićima.

Kako radi energetski transformator?

Kroz primarni namot prolazi izmjenična struja. Uspostavlja promjenjivo magnetsko polje oko željezne jezgre transformatora. To se događa zbog magnetskog učinka protoka struje.

Kako se izmjenični napon mijenja, jakost magnetskog polja unutar jezgre odgovarajuće se širi tijekom jedne polovice ciklusa i kolabira tijekom druge polovice.

Taj kontinuirano promjenjivi magnetski tok prodire iz unutarnje jezgre i presijeca sekundarni namot omotan oko iste strukture željezne jezgre.

Prema Faradayevom zakonu elektromagnetske indukcije, promjenjivo magnetsko polje proizvodi elektromotornu silu (EMF) u zavojnicama sekundarnog namota dok tok prolazi kroz njih.

Veličina induciranog EMF-a u sekundaru ovisi o čimbenicima poput brzine promjene toka, broja zavoja u namotu i drugim specifikacijama transformatora.

Podešavanjem broja zavoja u dva namota, inducirani napon u sekundaru može se povećati ili smanjiti u odnosu na primarni napon pomoću omjera zavoja transformatora.

Ovaj transformirani napon je tada dostupan za daljnji prijenos ili distribuciju energije nakon prolaska kroz izolirani sekundarni namot.

Primjena energetskih transformatora

Proizvodnja električne energije:Energetski transformatori koriste se za povećanje napona koji generiraju elektrane za prijenos do trafostanica.

Prijenos snage:Energetski transformatori koriste se za povećanje ili smanjenje napona na različitim točkama prijenosne mreže za učinkovitu isporuku energije.

Distribucija snage:Energetski transformatori koriste se za smanjenje napona za distribuciju domaćim ili komercijalnim korisnicima. Radi pri promjenjivim opterećenjima ovisno o zahtjevima i ima dobru regulaciju napona.

Proizvodnja električne energije:Energetski transformatori koriste se za povećanje napona električne energije koju proizvode elektrane prije nego što se pošalje u mrežu. Ovo smanjuje struju i gubitke u liniji tijekom prijenosa.

Prijenos snage:Energetski transformatori koriste se za povećanje ili smanjenje napona na različitim točkama prijenosne mreže za učinkovitu isporuku energije. Oni također pružaju galvansku izolaciju i usklađivanje impedancije između različitih krugova.

Distribucija snage:Energetski transformatori služe za snižavanje napona za distribuciju do raznih potrošača. Također pružaju više razina napona za različite primjene, kao što su rasvjeta, grijanje, hlađenje, komunikacija itd.

Rasvjeta:Energetski transformatori koriste se za osiguravanje niskog napona i visokih struja za rasvjetne sustave, kao što su fluorescentne svjetiljke, neonske reklame itd.

Audio sustavi:Energetski transformatori koriste se za izolaciju i pojačavanje audio signala u zvučnicima, pojačalima, mikrofonima itd.

Elektronička oprema:Energetski transformatori se koriste za osiguranje niskonaponskog i reguliranog napajanja za elektroničke uređaje, poput računala, televizora, radija itd.

Certifikati

Naša tvornica

Kroz godine međunarodnog inženjerskog iskustva, naša je tvornica u mogućnosti proizvesti transformatore koji su u skladu s raznim međunarodnim standardima kao što su IEC, IEEE, ANSI, CSA, EN, itd. Od razvoja proizvoda, dizajna, proizvodnje do proizvodnje i testiranja, Yawei tim strogo kontrolira svaki proces. Do sada je naša oprema izvezena u više regija kao što su Južna Amerika, Sjeverna Amerika, Azija, Australija, Europa i Afrika. Od 1992. Yawei Transformer je dovršio više inozemnih projekata. Uvjereni smo u pobjedu u svakom projektu, što će pomoći našim potencijalnim kupcima da postanu konkurentniji na globalnom tržištu. Za Yawei, naša misija je staviti ljude na prvo mjesto, težiti razvoju kroz tehnologiju, natjecati se za tržište kroz kvalitetu i stvoriti koristi kroz brend. Usredotočeni smo na stalno poboljšanje i težimo zelenom razvoju električne opreme. Yawei tim sastavljen je od stručnjaka i stručnog znanja koji nam pomažu da brzo riješimo probleme kupaca. Bez obzira birate li trenutni proizvod iz našeg kataloga ili tražite inženjersku pomoć za svoju primjenu, kontaktirajte naš centar za korisničku podršku kako biste razgovarali o svojim zahtjevima za nabavu.

product-1-1

FAQ

P: Što se podrazumijeva pod energetskim transformatorom?

O: Energetski transformatori su električni uređaji dizajnirani za prijenos električne energije iz jednog kruga u drugi bez mijenjanja frekvencije. Oni funkcioniraju na principu elektromagnetske indukcije i bitni su za prijenos energije između generatora i primarnih distribucijskih krugova.

P: Što se smatra energetskim transformatorom?

O: Energetski transformator poznat je kao vrsta statičke električne opreme koja preuzima odgovornost za transformaciju izmjenične struje/napona kao i prijenos izmjenične električne energije.

P: Koja je glavna svrha energetskog transformatora?

O: Svrha energetskog transformatora je pretvaranje napona iz visokog napona (dalekovod) u niski napon (potrošač). Transformator je električni uređaj koji prenosi električnu energiju elektromagnetskom indukcijom.

P: Kako rade energetski transformatori?

O: Transformatori rade na principu elektromagnetske indukcije, gdje promjenjivo magnetsko polje oko svitka inducira elektromotornu silu (emf) u sekundarnom svitku. Primarni namot, spojen na izvor, proizvodi magnetski tok kada je pod naponom.

P: Trebam li energetski transformator?

O: Trebat će vam-niži naponski transformator ako putujete u bilo koju zemlju sa standardom napajanja koji je viši od onog koji koriste vaši uređaji. Nasuprot tome, odnošenje uređaja koji rade na 220–110 volti u SAD ili Kanadu zahtijeva pojačani-pretvarač napona koji može transformirati 110–120 volti u 220–240 volti.

P: Gdje se koristi energetski transformator?

O: Jedan od važnih i često korištenih transformatora je energetski transformator. Široko se koristi za povećanje i smanjenje napona u stanici za proizvodnju električne energije, odnosno distribucijskoj stanici.

P: Zašto biste koristili transformator?

O: Transformatori se koriste za promjenu razina izmjeničnog napona, a takvi se transformatori nazivaju step{0}}up ili step{1}}down tipom za povećanje odnosno smanjenje razine napona. Transformatori se također mogu koristiti za pružanje galvanske izolacije između krugova kao i za spajanje stupnjeva krugova za-obradu signala.

P: Kako izgleda transformator u kući?

O: U svakoj kući postoji bubanj transformatora pričvršćen na stup. U mnogim prigradskim četvrtima, distribucijski vodovi su pod zemljom i postoje zelene transformatorske kutije u svakoj kući ili dvije. Posao transformatora je smanjiti 7200 volti na 240 volti koji čine normalnu električnu uslugu u kućanstvu.

P: Koliko volti ima energetski transformator?

O: Tri najčešća napona transformatora koji se koriste u SAD-u su 480, 240 i 208. Većina industrijskih i komercijalnih zgrada ožičena je za primanje 480 V 3-faznog. Unutar ovih zgrada, silazni transformatori spuštaju napon na 240, 208 ili 120 za manje uređaje i opremu.

P: Za koji napon je potreban transformator?

O: Najčešća upotreba je za promjenu napona sa 240 volti naniže na 110 volti, ili gore sa 110 volti na 240 volti. Naponski transformator omogućuje da se uređaj dizajniran za rad na jednoj vrsti napona koristi na drugoj, na primjer, dizajniran za korištenje na 110 V može se koristiti na 240 V.

P: Koja je razlika između generatora i energetskog transformatora?

O: Ova dva uređaja rade na principu Faradayeva zakona elektromagnetske indukcije. "Generatori" stvaraju struju, a transformatori pretvaraju struju u napon.

P: Jesu li energetski transformatori sigurni?

O: Transformatori mogu predstavljati opasnost od požara zbog električnih kvarova ili pregrijavanja. Upoznajte se s protokolima zaštite od požara. Imajte pri ruci odgovarajuće aparate za gašenje požara. Redovito provjeravajte razine i temperaturu transformatorskog ulja i prijavite sve nepravilnosti kako biste spriječili potencijalne opasnosti od požara.

P: Da li transformatori mijenjaju AC u DC?

O: Transformator ne može pretvoriti AC u DC ili DC u AC. Transformator ima mogućnost pojačavanja ili smanjenja struje. Step{2}}up transformator je transformator koji podiže napon iz primara u sekundar. Napon se snižava s primara na sekundar s-nižim transformatorom.

P: Koja je svrha energetskog transformatora?

O: Energetski transformatori pretvaraju i prilagođavaju energiju prikupljenu iz obnovljive energije u postojeću mrežu kako bi odgovarali varijabilnim izlazima ili zahtjevima. Sve u svemu, svrha energetskih transformatora je omogućiti glatku i pouzdanu distribuciju električne energije kako bi se zadovoljile potrebe potrošača.
