Vještine otkrivanja i konfiguriranja transformatora snage

Kako otkriti i konfiguriratienergetski transformator? Kako bismo bolje riješili probleme većine korisnika, današnji Founder transformator govori o vještinama detekcije i konfiguracije energetskih transformatora.

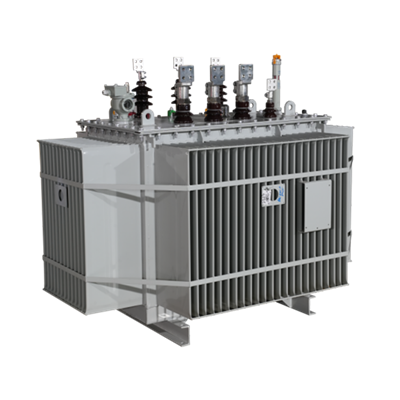

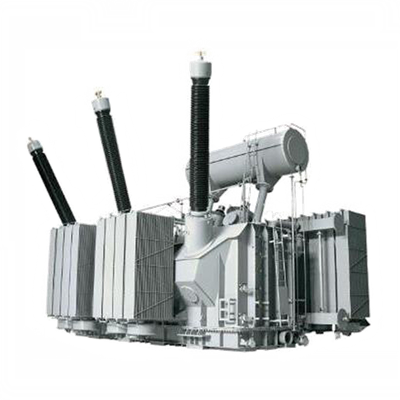

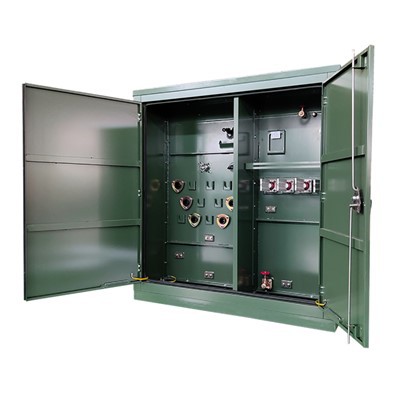

Funkcija energetskog transformatora je prijenos energije, pretvorba napona i izolacija izolacije, kao glavne meke magnetske komponente, u tehnologiji električne energije i tehnologiji energetske elektronike naširoko se koristi. Prema veličini prijenosne snage, energetski transformator može se podijeliti u nekoliko stupnjeva: više od 10kVA za veliku snagu, 10kVA ~ 0,5kVA za srednju snagu, 0,5kVA ~ 25VA za male snage, a ispod 25VA za mikro snage. Snaga prijenosa je drugačija, dizajn energetskog transformatora nije isti, trebao bi biti očigledan.

A. Provjerite postoje li očite anomalije promatrajući izgled transformatora: kao što je je li kabel zavojnice slomljen, odlemljen, ima li izolacijski materijal izgorjele tragove, je li vijak za pričvršćivanje jezgre labav, je li lim od silikonskog čelika je li zahrđao, je li zavojnica namotaja izložena itd.

B, ispitivanje izolacije: multimetrom R×10k zaustavite redom vrijednost otpora jezgre i primara, primara i sekundara, jezgre i sekundara, elektrostatskog zaštitnog sloja i sekundarnog, sekundarnog namota, kazaljka multimetra trebala bi se odnositi na beskonačnu poziciju. U suprotnom, to znači da je izolacijska izvedba transformatora loša.

C, otkrivanje uključivanja/isključivanja zavojnice: multimetar se postavlja u R×1 zaustavljanje, testira, ako je vrijednost otpora namota beskonačna, to znači da ovaj namot ima otvoreni kvar.

D, primarna identifikacija, sekundarna zavojnica: primarne i sekundarne igle energetskog transformatora općenito su nacrtane s obje strane, a primarni namot označen je riječima od 220 V, sekundarni namot označen je nazivnim naponom, kao što je 15 V, 24 V, 35V i tako dalje. I onda ih identificirati na temelju ovih oznaka.

E, otkrivanje struje praznog hoda:

(a) Izravna metoda mjerenja: svi sekundarni namoti su otvoreni, multimetar je postavljen na graničnik izmjenične struje 500 mA, a primarni namot je spojen u seriju. Kada je utikač primarnog namota umetnut u 220V izmjeničnu mrežu, multimetar pokazuje vrijednost struje praznog hoda. Ova vrijednost ne smije biti veća od 10% do 20% struje punog opterećenja transformatora. Općenito, normalna struja praznog hoda energetskog transformatora za elektroničku opremu trebala bi biti oko 100 mA. Ako prekorači previše, to znači da transformator ima kvar u kratkom spoju.

(b) Neizravna metoda mjerenja: otpor od 10/5W spojen je u seriju u primarnom namotu transformatora, a sekundar je još uvijek prazan. Postavite multimetar na AC brzinu. Nakon uključivanja, pomoću dvije olovke izmjerite pad napona U na oba kraja otpora R, a zatim pomoću Ohmovog zakona izračunajte struju praznog hoda I null, odnosno I null =U/R.

F, otkrivanje napona praznog hoda: transformator primarne snage spojen je na mrežu od 220 V, a izmjenični napon multimetra spojen je zauzvrat za mjerenje vrijednosti napona praznog hoda svakog namota (U21, U22, U23, U24) zadovolji traženu vrijednost, a dopušteni raspon pogreške općenito je: visokonaponski namot je manji od ili jednak ± 10%, niskonaponski namot je manji ili jednak ± 5%, a razlika napona između dvije skupine simetrični namoti sa središnjim odvodom trebaju biti manji ili jednaki ± 2%.

G, opći energetski transformator male snage dopušta porast temperature od 40 stupnjeva C do 50 stupnjeva C, ako je kvaliteta upotrijebljenog izolacijskog materijala bolja, dopušteni porast temperature može se povećati.

H, otkriti i razlikovati isti kraj svakog namota: Kada se koristi energetski transformator, ponekad se za postizanje potrebnog sekundarnog napona mogu koristiti dva ili više sekundarnih namota u seriji. Kada se energetski transformator koristi u seriji, isti kraj svakog namota koji sudjeluje u seriji mora biti ispravno spojen i ne može se pogriješiti. U protivnom, transformator neće ispravno raditi.
